內螺紋角座閥連接方式采用內螺紋，內螺紋連接是一種可拆的固定連接,它具有結構簡單、連接可靠、裝拆方便等優點,在管道設備中應用廣泛。螺紋標準有NPT、G、BSPT、RC、PT等多種螺紋標準可選。
采用氣動執行機構來操作開關，具有反應靈敏，動作準確的特點，配合電磁閥使用，可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。
內螺紋角座閥-氣動-NPT-G-BSPT-RC-PT
內螺紋角座閥連接方式采用內螺紋，內螺紋連接是一種可拆的固定連接,它具有結構簡單、連接可靠、裝拆方便等優點,在管道設備中應用廣泛。螺紋標準有NPT、G、BSPT、RC、PT等多種螺紋標準可選。
采用氣動執行機構來操作開關，具有反應靈敏，動作準確的特點，配合電磁閥使用，可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。
內螺紋角座閥原理：
氣缸控制開關結構分為單作用和雙作用：
單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用。
雙作用（氣動頭通常為兩個孔）；工作原理：一個給氣控制其開。一個給氣控制其關。
內螺紋角座閥材質：
閥體材質：304/316
氣缸材質：PA（聚酰胺）、304
閥芯密封：PTFE、金屬密封等（特殊定制除外）
閥桿密封：PTFE/FKM
活塞密封：FKM/NBR
內螺紋角座閥特點：
金屬活塞-更耐溫、耐壓、耐磨。
填料補償設計滿足零泄漏。
分離式閥座便于拆卸維護。
閥桿無阻力設計提高靈敏度。
彈簧二次處理，不容易變形、斷裂。
具有閥門開或關位置顯示。
內螺紋角座閥安裝：
1，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；
2，閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。
3，安裝時，請確保管道內和接口處無殘留物。
4，安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

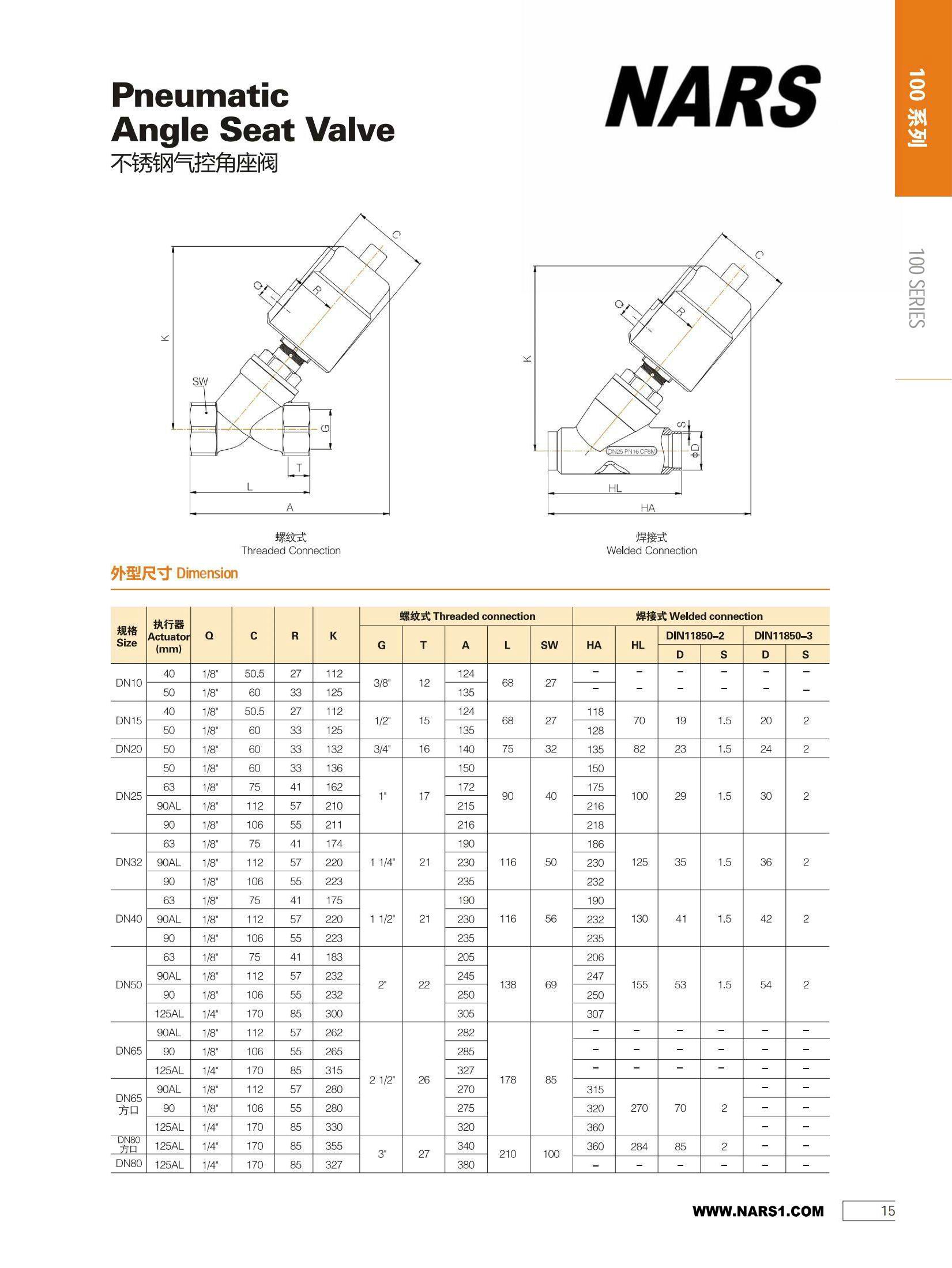

內螺紋角座閥結構圖和外形尺寸：
