超高壓電磁閥主要用于高壓介質管路中，通過給線圈電壓來控制介質的接通和截斷。
控制方式： 常閉式（通電打開、斷電關閉）常開式（通電關閉，斷電打開）
電源電壓： 、AC220V、AC380V、DC12V、DC24V、DC36V、、DC110V、DC220V等
防護型式： 防塵、防水、防爆、防腐。
壓力范圍： 0.1-300MPa 介質溫度： -196℃-600℃、根據實際工況選擇。
超高壓電磁閥-零泄漏-高壓鍛造工藝
超高壓電磁閥-美國納思品牌
超高壓電磁閥介紹：
超高壓電磁閥結構為先導活塞式，閥體采用一體鍛造工藝，承受介質壓力可達400MPa，線圈的功率大，內部結構嚴密，節省了大量的空間。外形更加精小，使用的時候性能程度達到最大的發揮，廣泛應用在軍工、航天、船舶重工、石油化工、電力、工業爐窯、干燥設備等超高壓系統自動化控制領域。
超高壓電磁閥選型：
選型根據現場工況：即口徑、壓力、介質、介質溫度、環境溫度、材質、連接方式、電壓、控制方式或其他特殊要求附加功能來選型。
超高壓電磁閥控制方式原理和選擇:
常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
超高壓電磁閥技術特點：
結構獨特：太空設計靈感、三層飛碟式活塞密封、輕巧靈活，流量大，壽命長；
線圈性能：選用特定的線圈材料，線圈適應長期工作，且不易損壞；
密封性好：錐形閥座，自補償磨損，獨有的三維密封結構，靈活選配不同密封材料；
導向功能：閥內萬能導向裝置，使活塞的運動不偏離中心，從而避免了活塞卡死；
避免剩磁：動磁芯材料成份采用獨特技術，不會因剩磁而導致誤動作。

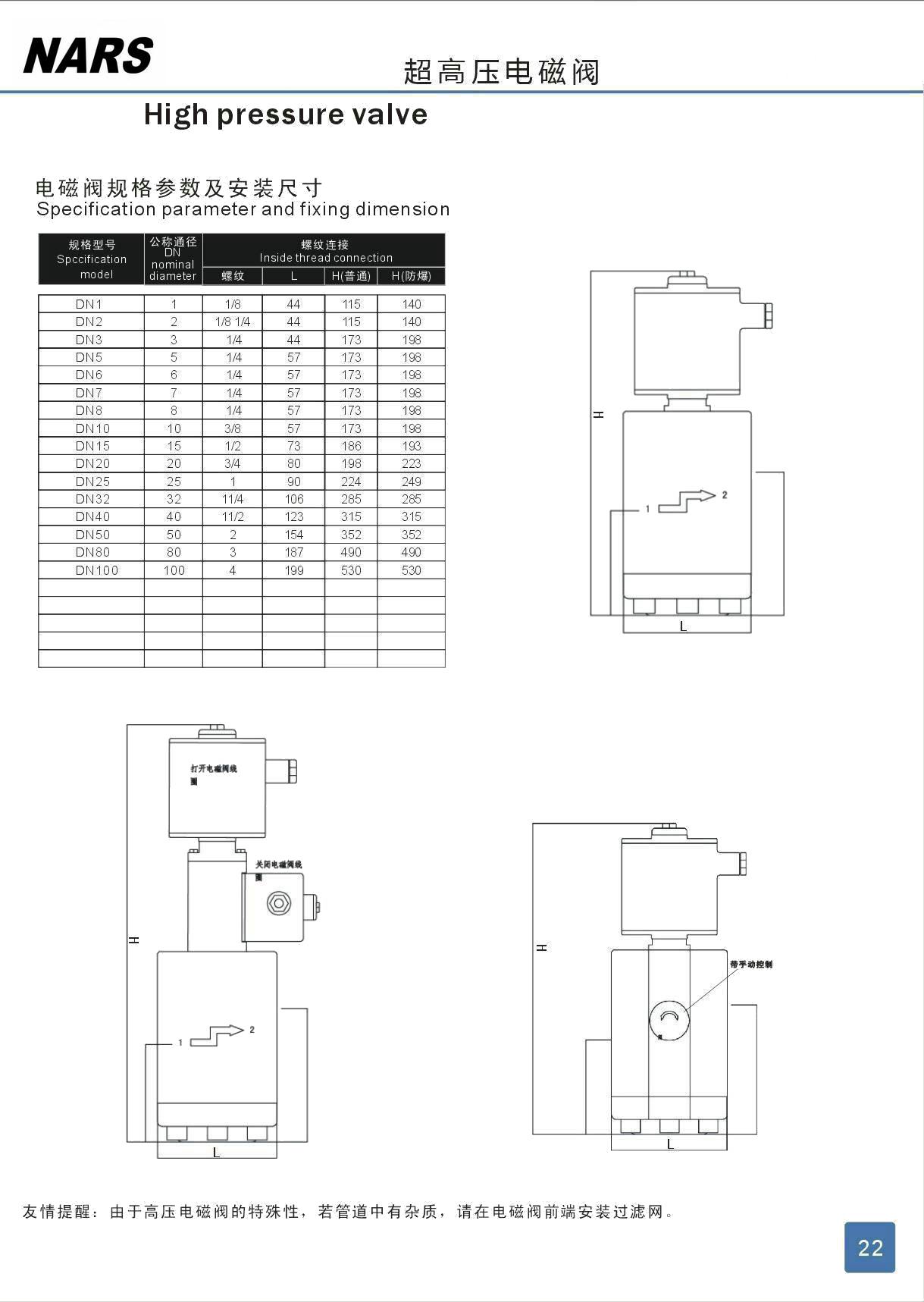

超高壓電磁閥圖紙尺寸圖：
超高壓電磁閥技術參數說明：
控制方式： 常閉式（通電打開、斷電關閉）常開式（通電關閉，斷電打開）
電源電壓： 、AC220V、AC380V、DC12V、DC24V、DC36V、、DC110V、DC220V等
防護型式： 防塵、防水、防爆、防腐。
壓力范圍： 0.1-300MPa 介質溫度： -196℃-600℃、根據實際工況選擇。
電氣連接：接線盒式（普通型），電纜引線式（防爆型）
安裝:按閥上所標流向箭頭,線圈向上,閥體水平安裝
出口端大于端壓力，介質會反向導通。需安裝止回閥。
線圈功率：25W、40W、50W等
