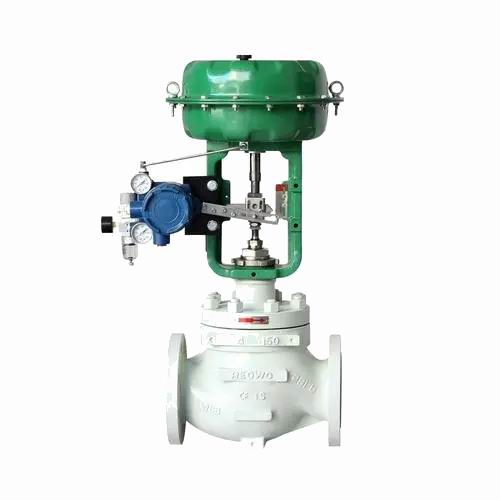

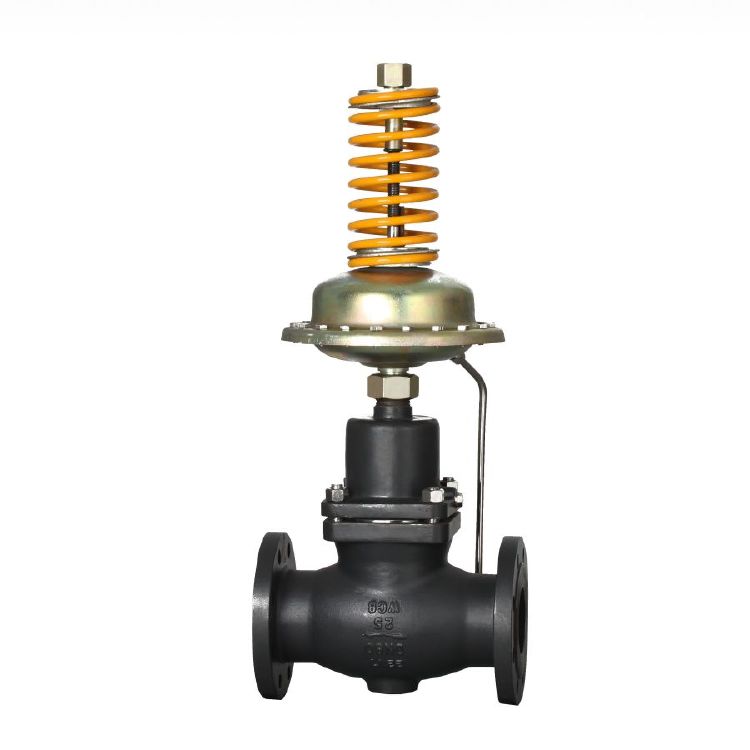

氣動流量調節閥是石油、化工、電力、冶金等工業企業廣泛使用的工業過程控制儀表之一。以壓縮氣體為動力源,以氣缸為執行器,并借助于閥門定位器等附件驅動調節閥,接收工業自動化控制系統的控制信號來完成調節管道介質的:流量、壓力、溫度、液位等各種工藝過程參數。
產品資料下載氣動流量調節閥高精度調節|使用注意事項|安裝要求
氣動流量調節閥是石油、化工、電力、冶金等工業企業廣泛使用的工業過程控制儀表之一。以壓縮氣體為動力源,以氣缸為執行器,并借助于閥門定位器等附件驅動調節閥,接收工業自動化控制系統的控制信號來完成調節管道介質的:流量、壓力、溫度、液位等各種工藝過程參數。
氣動流量調節閥又名氣動控制閥,在工業自動化過程控制領域中,通過接受調節控制單元輸出的控制信號,借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成,適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
氣動流量調節閥參數:
形式:直通單座鑄造球型閥
公稱通徑:8MM-1000MM
公稱壓力:PN16-500bar
法蘭標準:JB/T79.1-94、792-94等
材料:鑄鋼( ZG230450)、鑄不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上閥蓋:標準型:-17-230℃ 散熱型:230-450℃ 低溫型:-60--196℃ 波紋管密封型:-40-350℃
閥蓋形式:螺栓壓緊式
填料:V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式:單座柱塞型 閥內組件 閥芯型式 單座柱塞型閥芯 雙座導向性閥芯 套筒式
流量特性:等百分比特性和線性特性
材料:不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。
氣動流量調節閥作用形式:
氣關式(B)- 失氣時閥位開(FO);
氣開式(K)一失氣時閥位關(FC)
附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
氣動流量調節閥安裝原則:
(1)氣動調節閥安裝位置,距地面要求有一定的高度,閥的上下要留有一定空間,以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥,必須保證操作、觀察和調整方便。
(2)調節閥應安裝在水平管道上,并上下與管道垂直, 一般要在閥下加以支撐,保證穩固可靠。對于特殊場合下,需要調節閥水平安裝在豎直的管道上時,也應將調節閥進行支撐(小口徑調節閥除外)。安裝時,要避免給調節閥帶來附加應力)。
(3)調節閥的工作環境溫度要在(-30℃~+ 60℃),相對濕度不大于95%。
(4)調節閥前后位置應有直管段,長度不小于10倍的管道直徑(10D),以避免閥的直管段太短而影響流量特性。
(5)調節閥的口徑與工藝管道不相同時,應采用異徑管連接。在小口徑調節閥安裝時,可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。
(6)要設置旁通管道。目的是便于切換或手動操作, 可在不停車情況下對調節閥進行檢修。
(7)調節閥在安裝前要徹底清除管道內的異物,如污垢、焊渣等。
氣動流量調節閥使用注意事項:
1、 本閥應存放在干燥的室內,通路兩端必須堵塞。不準堆置存放
2、 長期存放的調節閥應定期檢查,清除污垢,在各運動部分及加工面上應涂以防銹油,防止生銹。
3、 本閥應安裝在水平管道上,必修垂直安裝。閥桿向上。
4、 必修按圖示箭頭所指示介質流動方向進行安裝。
