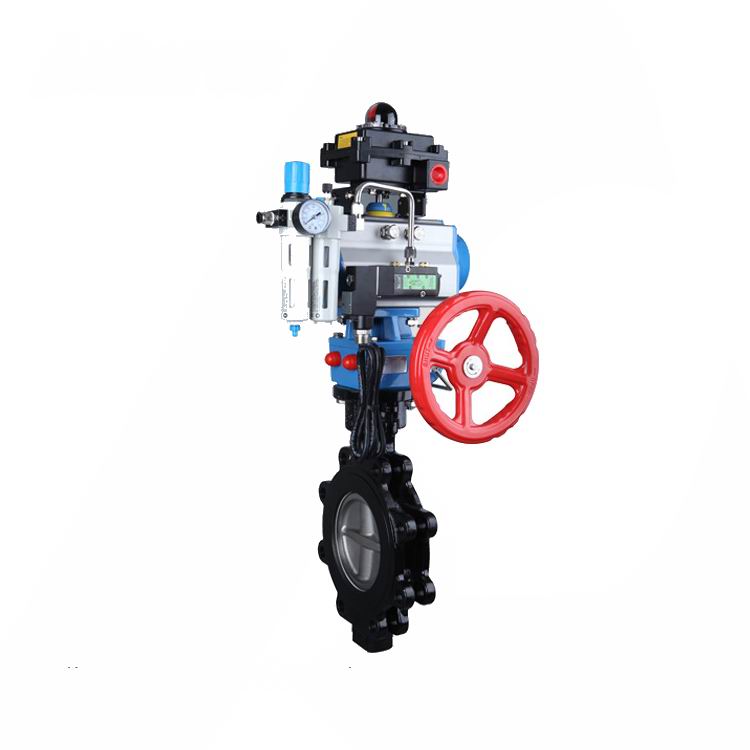

進口蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥門,在管道上主要起切斷和節流作用。進口閥門可分為氣動蝶閥、電動蝶閥、手動蝶閥等。納思進口蝶閥型號齊全,安全經濟,可靠穩定。
蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于 90°,蝶閥和蝶桿本身沒有自鎖能力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。采用蝸輪減速器,不僅可以使蝶板具有自鎖能力,使蝶板停止在任意位置上,還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道。
進口蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封,硬密封型通常采用金屬環密封。按連接型式可分為法蘭連接和對夾式連接;按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
蝶閥的優點
1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
2、結構簡單,體積小,重量輕。
3、可以運送泥漿,在管道口積存液體最少。
4、低壓下,可以實現良好的密封。
5、調節性能好。
蝶閥的缺點
1、使用壓力和工作溫度范圍小。
2、密封性較差。
蝶閥安裝與維護
1、在安裝時,閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。
5、蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為 0°~90° 之間,旋轉到 90° 時,閥門則牌全開狀態。
6、蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為 0°~90° 之間,旋轉到 90° 時,閥門則牌全開狀態。
7、如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。
8、常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。
如果想了解更多進口閥門,可咨詢納思,納思是集閥門、設計、銷售、服務為一體的技術公司。
