電動中線蝶閥是一種使用電動執行器作為驅動部件的蝶閥。它由閥體、蝶板、閥桿和電動執行器組成。電動執行器接收電氣信號，通過轉動閥桿，驅動閥盤的旋轉，以實現介質的調節和流量控制。
產品資料下載電動中線蝶閥是一種使用電動執行器作為驅動部件的蝶閥。它由閥體、蝶板、閥桿和電動執行器組成。電動執行器接收電氣信號，通過轉動閥桿，驅動閥盤的旋轉，以實現介質的調節和流量控制。
電動中線蝶閥的特點是閥盤與閥桿中心線對齊，閥盤可以在閥體內切割流體通道，并根據閥盤的旋轉角度來調節介質的流量。電動執行器可以遠程控制，可以根據設定的參數來自動運行，也可以通過控制信號進行手動控制。
電動中線蝶閥具有結構簡單、體積小、重量輕、啟閉迅速等優點，廣泛應用于工業管道中的流體控制領域。它適用于控制水、空氣、氣體、蒸汽、石油、化工、煤氣、液態等非腐蝕性介質的流量和壓力。
電動中線蝶閥具有以下特點：
1. 結構簡單：電動中線蝶閥采用中線結構，結構緊湊簡單，零件少，拆裝、維修方便。
2. 快速開閉：電動中線蝶閥采用電動執行器控制，可以實現快速的開閉操作，響應速度快。
3. 流體阻力小：蝶閥的流道直徑大，流利度好，阻力小，能夠實現大流量的流體通暢通過。
4. 密封性好：電動中線蝶閥采用彈性密封結構，閉合時可實現零泄漏。
5. 耐腐蝕性強：根據工作介質的特點，可以選擇不同的材料制造閥體和密封件，具有較強的耐腐蝕性。
6. 范圍廣：適用于各種工業流體管路系統，包括液體、氣體等介質。
7. 可靠性高：電動中線蝶閥具有穩定的性能，可靠的開閉和調節控制，適應各種工況。
8. 節能環保：電動中線蝶閥在全開和全閉狀態下，流阻較小，能夠減少能源消耗，達到節能環保的效果。
9. 使用壽命長：優質材料和嚴格的工藝制造使電動中線蝶閥具有較長的使用壽命。

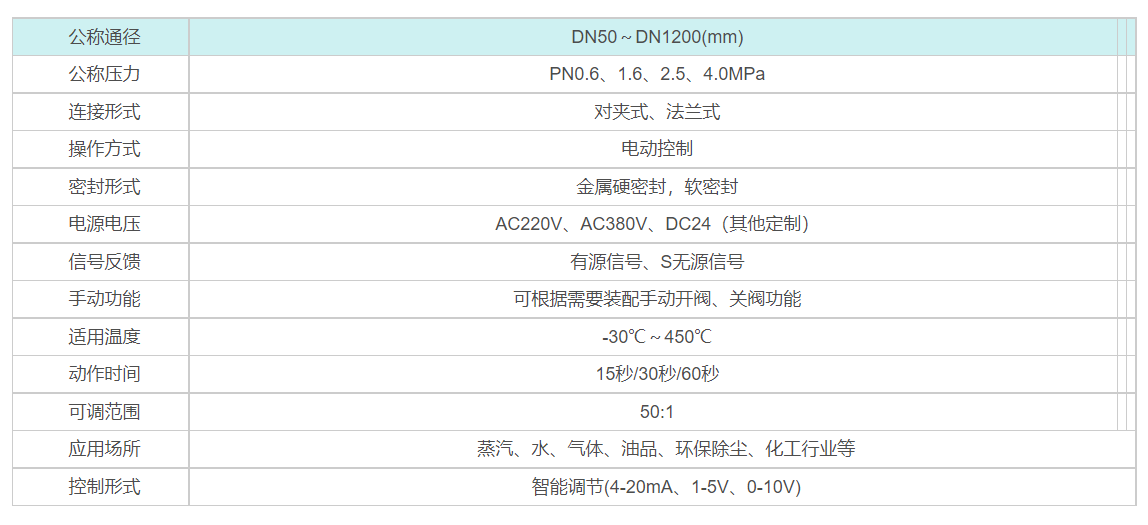

電動中線蝶閥技術參數：
電動中線蝶閥技術主要涵蓋以下方面：
1. 閥體和閥桿材質：常見的材質有鑄鐵、碳鋼、不銹鋼等，選擇合適的材質可以滿足不同介質的要求。
2. 閥座材質：通常使用硬質合金、聚四氟乙烯（PTFE）等耐磨損、耐腐蝕的材料作為閥座材質。
3. 密封形式：常見的密封形式有金屬密封、彈性密封等，根據介質性質和工作要求選擇合適的密封形式。
4. 閥門公稱直徑（DN）范圍：蝶閥的公稱直徑一般從DN50到DN6000，不同尺寸的閥門適用于不同的工程需求。
5. 閥門壓力等級：通常有PN10、PN16、PN25等不同壓力等級，閥門的承受壓力需要根據工程要求確定。
6. 閥門控制方式：電動中線蝶閥采用電動執行器作為控制元件，可通過控制信號實現閥門的開閉和調節。
7. 閥門操作時間：閥門的開啟和閉合時間通常在幾十秒到幾分鐘之間，具體時間取決于閥門尺寸和執行器的速度。
8. 閥門流量系數（Cv值）：表示單位時間內通過閥門的最大流量，通常以美制流量單位gpm（加侖/分鐘）或m3/h（立方米/小時）為單位。
9. 閥門工作溫度范圍：閥門能夠正常工作的溫度范圍，需要根據介質和工作環境的溫度要求選擇合適的閥門材料和密封材料。
10. 閥門驅動器功率：電動執行器的功率通常根據閥門尺寸和工況要求而確定，一般在幾十瓦特到幾千瓦特之間。
以上是電動中線蝶閥常見的技術要點，具體的技術參數和性能需根據具體產品型號和制造標準來確定。
電動中線蝶閥具有結構簡單、快速開閉、流體阻力小、密封性好、耐腐蝕、范圍廣、可靠性高、節能環保和使用壽命長的特點，是一種廣泛應用于各種工業領域的流體控制和調節設備。
