四通接頭是用于管道分支處的一種管件。有卡套、螺紋、焊接等多種連接方式可選。適用于油、氣、水為介質的管路系統。適用壓力范圍:25Mpa,40Mpa。
產品資料下載四通接頭-卡套-螺紋-插焊-對焊-高壓
四通接頭是用于管道分支處的一種管件。有卡套、螺紋、焊接等多種連接方式可選。適用于油、氣、水為介質的管路系統。適用壓力范圍:25Mpa,40Mpa。
![]() | ![]() | ![]() | ![]() | ||||||||
卡套四通接頭 | 螺紋四通接頭 | Tube 管對焊四通 | Tube 管插焊四通 |
四通接頭特點:
尺寸范圍從 1/16" 至 2" 或 2 mm 至50 mm。
產品符合BS 7993-2011(316不銹鋼系統用雙卡套管連接器和組合管道規范和試驗方法)。
不銹鋼316系統用雙卡套管連接器和組合管道規范和試驗方法。
多種材質和形式可選。
零部件加工精度高,確??ㄌ缀凸茏幼冃?。
經硬化和拋光的螺紋延長了接頭的壽命,避免陰陽螺紋的咬合。
螺母螺紋鍍銀,可減少與本體螺紋的摩擦系數。
彎頭通道圓弧連接,確保流體平穩流動。
安裝后具有一致的可檢測性。
每個接頭都刻有尺寸、材料和爐號。
接頭拆卸和重新緊固方便。
四通接頭安裝方法:
(1)卡套接頭按要求對需要酸洗的管子應先酸洗處理;
(2)按需要長度用鋸床或?qū)S们泄軝C(jī)等機具切斷管子,絕對不允許用溶斷(如火焰切割)或砂輪切割;除去管端內外圓毛刺、金屬切屑及污垢;除去管接頭的防銹劑及污垢;同時 還要保證管子圓度;
(3)將螺母、卡套先后套入管子,卡套前端刃口(小徑端)距管子口至少3mm,然后將管子插入接頭體內錐孔,頂?shù)綖橹梗?/span>
(4)慢慢擰緊螺母,同時轉動管子直至不動時,再擰緊螺母2/3~4/3圈;
(5)拆開檢查卡套是否已切入管子,位置是否正確??ㄌ撞辉试S有軸向移動,可稍有轉動;
(6)檢查合格后重新旋緊螺母。
四通接頭選型參考:

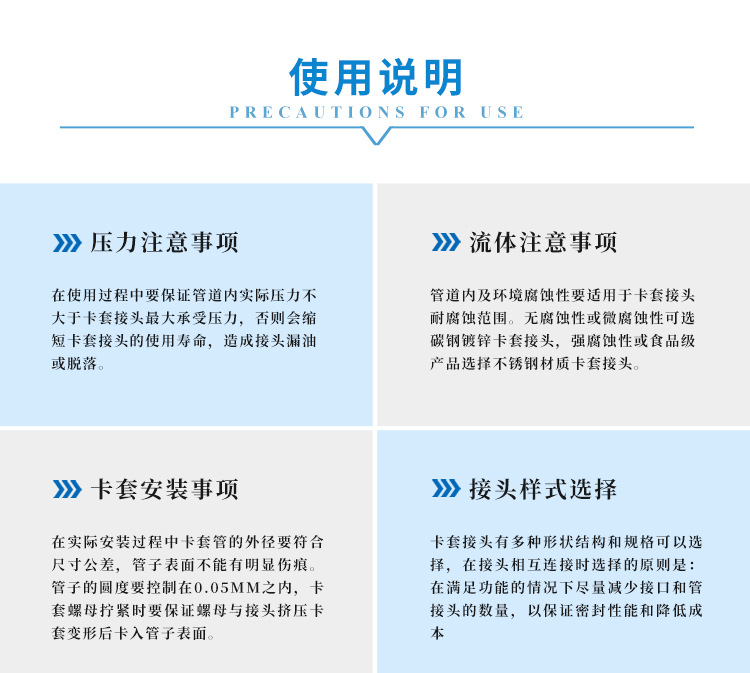

四通接頭使用說明:
