電動球閥||防護等級IP68|水下用|技術參數
電動球閥概述：
電動球閥是由法蘭式球閥裝配上電動執行器組成，依靠電源驅動來操作閥門的啟閉與介質大小的調節，根據密封結構可分為軟密封和金屬硬密封，以適用于不同的工況及介質當中。由于電動法蘭球閥的啟閉件是一個帶孔的圓形球體，閥門打開時，閥體的通道與管道相等形成一個大直徑，可以讓介質毫無損失的從通口流過，顧特別適用于介質是粘稠、含顆粒、纖維性質的場合，廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
超低扭矩美觀高強度耐腐蝕長壽命，全通徑流量，PTFE球密封，低扭矩,可使用手柄調節閥座松緊，松開由令，中部任是完整閥門，可更換提供附帶平臺預埋銅質螺母產品方便加裝自動執行器
法蘭球閥采用密封設計、可靠的倒密封閥封桿、防火靜電功能、自動泄壓和鎖定裝置等結構特點，具有耐酸、耐堿、耐腐蝕，且具有較高的機械強度，符合國家飲用水衛生標準。選用不同的材質,可分別適用于水、燃氣、蒸汽、油品、硝酸、醋酸等多種介質。
電動球閥優點：
1·可適用于兩位關斷控制的場合，亦可對介質流量壓力溫度等各項參數進行百分比調節。
2·根據工況需要選用防爆型，或裝配上手動手輪裝置，實現手動開關閥門的功能。
3·電動法蘭球閥流阻力超小、流通能力大、裝卸維護方便、密封性能極佳，適用于多種工況。
4·電動球閥體積小、重量輕、推力大、伺服放大器內裝、操作方便、可靠性高。
5·電動法蘭球閥流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
6·電動執行機構內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及AC380V電源即可控制運轉。具有連線簡單、結構緊湊、動作穩定等優點。
電動球閥技術參數：
公稱通徑 DN15～DN300(mm)
公稱壓力 PN1.6、2.5、4.0、6.4MPa
連接形式 法蘭式連接
密封形式 軟密封（常溫）,金屬硬密封（高溫）
電源電壓 AC220V、AC380V（其他定制DC24等）
動作范圍 0～90°
閥芯形式 "O"型球形閥芯
閥體材質 碳鋼、不銹鋼304、316
閥體結構 兩段式結構（二片式）
使用介質 水、油品、氣體、腐蝕性介質等
控制方式 開關模式(開關兩位控制)、智能調節型(4～20mA模擬量信號控制)
電動球閥標準規范：
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76

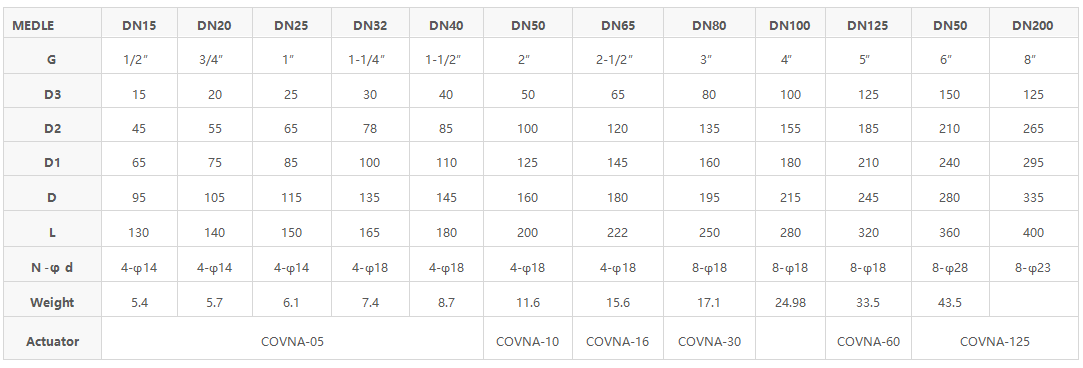

電動球閥外形尺寸：
系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
電動球閥執行機構：
輸出力矩 50N·M～2000N·M 動作時間 15秒-60秒（可定制）
環境溫度 -25～+70℃
輸出信號 4-20mA模擬量信號
執行機構 可選防爆型，可帶手動裝置
可調范圍 250：1（DN15-80）；350：1（DN10-300）
電動球閥執行器選項：
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V（可選）
2、工作參數：介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
4、其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）
電動球閥電動執行器參數：
電動執行機構有手動型（電動+手動）、開關型、調節型（伺服控制型）和智能型四種控制方式，可根據具體需求選擇相應的種類及尺寸。
電動球閥電動執行器性能及特點：
優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。
閥門狀態顯示
簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。
導電塑料定位器
高品質導電塑料定位器，精度更高，壽命更長。
電氣限位行程微調節裝置
只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。
伺服控制器
獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。
機械限位行程調節裝置
不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節至任何角度。
電動球閥安裝注意事項：
1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。
2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。
3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。
4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。
5、安裝時請預留接線、手動操作等維修用空間
